廣西玉柴發電機組係列：玉柴機器公司創建於1951年，是目前中國最大的內燃機生產基地，1994年美國紐約主板上市（股票代碼NYSE:CYD)。至2009年公司位列中國機械11強。公司目前擁有YC4D、YC6B、YC6A、YC6M、YC6K、YC6T、YC6C、YC12C等15大係列柴油機，功率全覆蓋範圍為20－2510馬力。產品主要用於商用汽車、工程機械、船舶以及自備電站等動力配套機組並遠銷50多個國家和地區。玉柴公司在海內外共設立36個辦事處、1400多家服務站，服務能力遍布全國各地.

  公司以“卓越動力、國際玉柴”為經營理念，以“用卓越和領先滿足公眾的動力需求”為使命，堅持走綠色工業發展之路，遵循ISO26000社會責任國際標準和聯合國全球契約十項原則，構建和踐行綠色價值體係，努力實現“打造全球最具競爭力的專業動力供應商”的願景。公司的快速發展得到了社會各界的廣泛認可與肯定，先後榮獲“全國用戶滿意產品”、“全國用戶滿意企業”、“全國質量獎”、“出口免驗企業”、首屆“中國質量獎”提名獎等榮譽。

★功率覆蓋範圍：18KW-1850KW ；

★動力澎湃：高效增壓中冷技術，升功率更高，扭矩更大，功率儲備足，適合各種工況使用，作業效率高；

★省油省錢：四氣門技術，燃燒更充分，排氣煙度小，油耗低，曲線平坦，經濟工作區域範圍更大；
★輕便維護：體積小、重量輕，安裝維護方便；特殊的雙保險防衝墊結構，保證發動機安全運行；

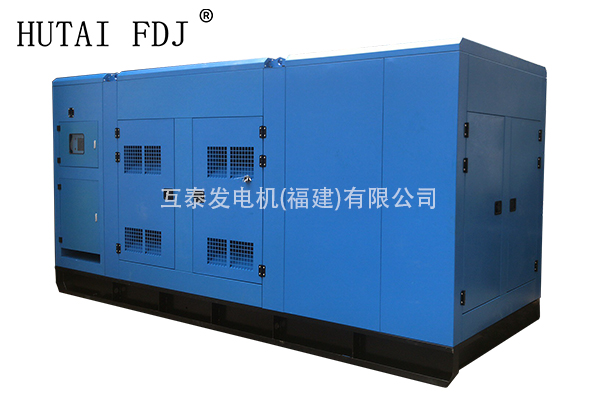

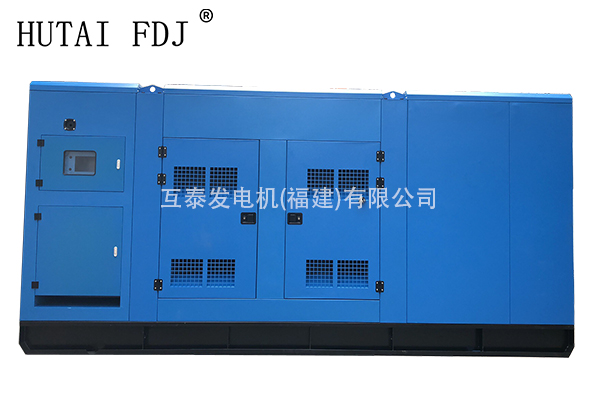

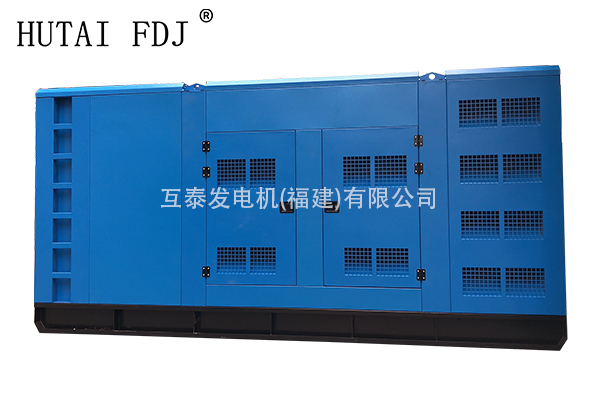

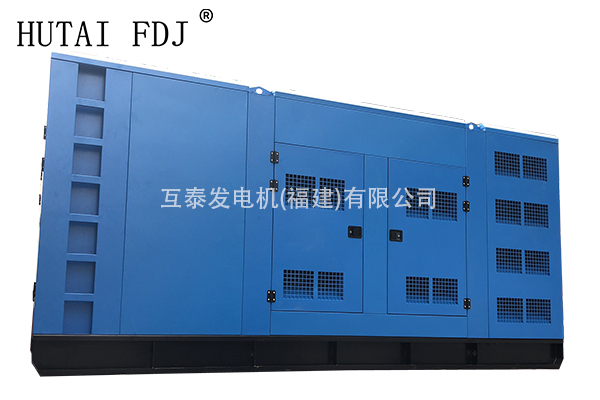

靜音柴油發電機組性能簡介：

 　(一起草 www.17.com發電機)GFS係列靜音(低噪音)柴油發電機“一起草 www.17.com電機”“HUTAI”靜音箱是我廠消化、吸

收國外名牌靜音(低噪音)櫃先進技術而自行設計開發的新型產品。由我廠研製的具有當代國際水平的同步發電

機與國內外知品牌柴油機同軸聯接而成，並已批量投放市場。

　　靜音發電機廣泛應用於:房地產、酒店、工廠、郵電通訊、賓館大廈、娛樂場所、醫院、商場、工礦企業、

生活區等對環境噪聲要求嚴格的場所，作為常用或備用電源。

GFS係列柴油發電機靜音箱結構:

*整機體積小、重量輕、結構緊湊、造型新穎美觀;

*隔聲罩造型美觀、拆裝簡單，機組操作方便;

*多層屏蔽阻抗錯配式隔聲罩;

*高效降噪型多路進排氣，進排風通道，保證機組充足的動力性能。

*良好的通風係統及防止熱輻射措施確保機組始終工作於適宜的環境溫度;

*專用降噪消聲材料的采用，極大程度地抑製機械噪聲;

*高效減震措施確保柴油發電機組的平穩運行;

*消聲外殼適當位置專設觀察窗和緊急停機按鈕，方便了使用操作和觀察機組運行狀態;

*自動電壓調節器，性能優良，運行可靠;

*超大容量機座燃油箱，可供連續負載運行10小時;

*噪音降至68dB(a)～75dB(a)之間(距聲源7m處測);

*特設快速開啟蓋板，維護保養方便。

*靜音型柴油發電機組直噴式燃燒室燃燒效率高，噪聲低。

　　此靜音型柴油發電機組具有超強的降噪音功能，該發電機組廣泛應用與醫院，學校等多個行業，采用一

體化設計，完全獨立的配置，可滿足任何情況下的用電要求。

GFS係列柴油發電機靜音箱性能:

*噪聲(距離機組7m處)：≤75dB(A)

*穩態電壓調整率：≤±1%

*瞬態電壓調整率：+20%;-15%

*穩態頻率調整率：≤5%

*瞬態頻率調整率：≤±10%

*空載電壓整定範圍：≥(96-105)%Un

GFS係列柴油發電機靜音箱技術參數:

*額定電壓：230V/400V (也可定製不同國家電壓)

*額定轉速：1500r/min

*額定頻率：50HZ

*額定功率因素：0.8(滯後)

*底座燃油箱容量：可供應機組連續負責運行10小時

廣西玉柴(靜音)柴油發電機組技術參數：

800KW(1000KVA)廣西玉柴(靜音)柴油發電機組技術參數 YC6C1320-D31
發電機組參數(Generator   parameters)：
發電機組製造商： Turbine manufacturer:	一起草 www.17.com發電機（福建）有限公司Hutai Generator(Fujian)Co., Ltd.
發電機組型號： Generator set model:	GF-800
機組額定功率: Rated power unit:	800KW
機組額定容量: Rated capacity:	1000KVA
機組額定電流: Rated current	1440A
機組額定電壓: Rated voltage:	220V/380V  230V/400V （可生產不同的電壓） 220V/380V  230V/400V( Can produce different voltage）
額定頻率: Rated frequency:	50Hz
額定轉速： Rated speed:	1500rpm
功率因素： Power factor：	0.8 滯後 0.8 lagging
調試方式： Debug mode:	電控 Electronic Control
機組尺寸： The unit size:	4800×1700×2300(mm)
機組重量: Rated power unit:83	8800KG
發動機參數(Theengineparameters)：
發動機品牌: Enginebrand:	廣西玉柴/廣西玉柴機器集團有限公司 YUCHAI / Guangxi yuchai machinery group co., LTD
發動機型號: Enginemodel:	YC6C1320-D31
發動機功率: Thepoweroftheengine	968KW
氣缸型式: Cylindertype	6缸L列、4衝程 6cylinder, 4 stroke L
缸徑*行程: Bore*stroke:	200*210(mm)
吸氣方式: Aspiration	高壓共軌 Common rail
調試方式: Debugmode	電控 Electronic Control
額定轉速 Ratedspeed	1500rpm
燃油消耗率： Fuelconsumptionrate:	≤210g/kW·h
排量: Displacement:	39.58L
冷卻方式: Coolingmode	強製水冷 Forced water cooling
調試穩定性: Debuggingstability	≤5％
啟動方式: Startup mode:	DC24V
發電機參數（Electric   machine parameters）：
發電機品牌： Generator brand：	一起草 www.17.com發電機/福建發電機 HuTai generator / FuJan
發電機型號： Generator model：	TFW-800
額定功率： Rated power	800KW
額定電壓： Rated voltage：	400V/230V   220V/380V
額定電流： Rated current:	1440A
額定頻率： Rated frequency：	50Hz
額定轉速： Rated speed：	1500rpm
勵磁方式： Excitation mode：	無刷自勵 Brushless self excitation
電壓調整範圍： Voltage regulation range	≥5％
電壓波動範圍： Voltage fluctuation range:	≤±5％
絕緣等級： Insulation grade:	H
防護等級： Protection level:	IP21
機組電氣性能：
穩定電壓調整率	≤2.5%
瞬態電壓調整率	≤(-15～+20)%
電壓穩定時間	≤1S
電壓波動率	≤0.5%
穩態頻率調整率	≤10%
瞬態頻率調整率	≤(-7～+10)%
頻率恢複時間	≤3S
發電機組標準配置如下：
1、工業用水冷柴油發動機；
2、單軸承防滴式發電機，IP21防護，絕緣等級H；
3、40℃環境溫度散熱器，雙層散熱；
4、控製係統6110K
5、隨機資料：發電機、發動機、機組（使用說明書、技術手冊、三包手冊）
6、標準空氣過濾器；消聲器
7、鋼製底座帶防震墊；
8、出線開關；
8、空氣開關櫃（手動）；（可以提供ATS自動開關櫃）
10、電啟動；
11、蓄電池；2個
備注： 1、機組均采用整體式結構,所有部件均（jun1）穩固的安裝在結實的底座槽鋼之上。 2、確保無漏油,漏水等不良現象。 3、直噴式發電機組在海拔小於1000米,無需修正功率;1000—3000米之間,每上升500米修正4%,3000—5000米之間,每上升500米,修正6%。
另選配置：
電瓶浮充電器	ATS自動負載轉換屏
防雨型機組（箱櫃）	靜音型機組（箱櫃）
自保護、自啟動機組控製屏	帶“三遙”功能機組控製屏
移動拖車型電站（箱櫃拖車）	靜音型移動電站（箱櫃拖車）
機油、柴油、水套、防冷凝加熱器	分體式日用燃油箱、一體式底座燃油箱

互泰發電機（福建）有限公司簡介：

一起草 www.17.com發電機（福建）有限公司-----位於擁有“天然深水港三都澳、中國大黃魚之鄉，中國電機電器城”福建省寧德市，是閩東發電機生產基地。致力於發電機和發電機組的開發和生產，同時積極開拓海外市場，企業生產的HUTAI係列發電機，產品主要包括陸用ST、STC係列單、三相三次諧波同步發電機，TZH2係列相複勵三相同步發電機，TFW2係列無刷三相同步發電機。企業生產的一起草 www.17.com係列柴油發電機組，采用國內外技術先進品質優良的**品牌發動機和發電機，企業遵循“以質量求生存、重信譽求發展”的宗旨，著重於新產品推廣。為客戶提供解決發電機方案服務。

公司主要製造發電機、發電機組、柴油發電機，柴油發電機組功率為3KW-2600KW、全自動化（ATS）發電機組為10-1000KW、靜音型發電機組為10-1000KW、移動型發電機組為10-500KW、車載式發電機組為10-600KW以及各種係列發電機組、特殊係列柴油發電機組/電站。配套機組動力有：（濰柴）WEICHAI、康明斯（CUMMINS）、玉柴（YUCHAI）、沃爾沃（VOLVO）、大宇（DAEWOO）、帕金斯（PERKINS）、道依茨（DEUTZ）、斯太爾、上柴動力、無錫動力、卡特、山東濰柴動力、揚動等，及LANZHOU蘭州電機、STAMFORD斯坦福、LEROY SOMER利萊森瑪、MARATHON馬拉鬆、ENGE英格、一起草 www.17.com等隆宏發電機。

一起草 www.17.com發電機工廠生產的品牌有：”HUTAI FDJ”係列全自動化柴油發電機組，采用的配置、用電要求，實現意義上的應急供電。在國內外發電機組行業具有獨特的品牌優勢，多年來，我們堅持產品質量的標準和嚴格要求，按照價實求生存、質量求發展的企業原則，重合同、守信用、講誠信，結合先進的工藝技術和測試手段，求精求益求質量，贏得了許多的回頭客，深得各界的信賴和支持。一起草 www.17.com發電機以誠信為本促發展，以信譽為基，求真務實辦實業、精益求精抓質量，並廣泛受到好評。

一起草 www.17.com發電機技術及性能：

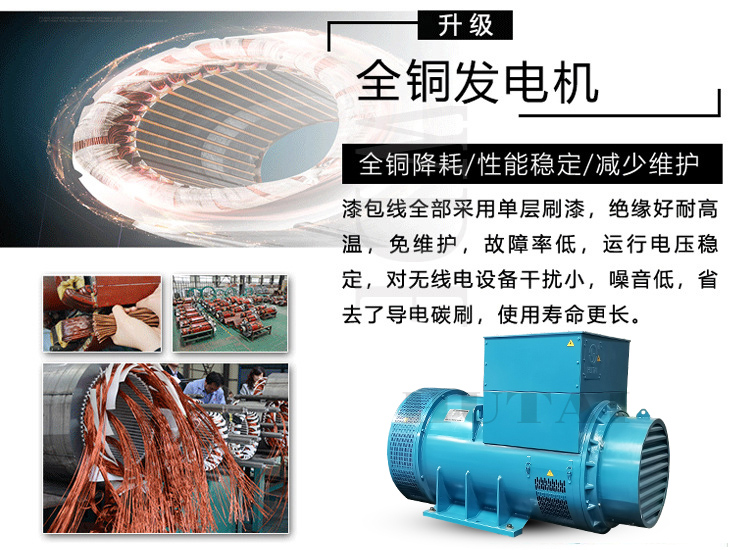

發電機技術性能

LHW係列發電機 為無刷交流 同步發電機，符合國家相關標準和國際標準。

機器特性：

1、鋼結構機座

2、 所有路用和船用發電機防護等級標準型為 IP21，IP22 ， IP23 作為可選防護等級，能防止為垂直方向呈 60 度以內的水滴入機內而造成損壞，但是額定功率下降 5%

3、 單支點發電機采用多規格盤片式聯軸器，容易與各種發動機飛輪連接

4、 采用密封的滾珠軸承，無需添加潤滑脂

發電機電氣特性

1、絕緣等級 H

2、所有的發電機定子繞組是 2/3 節距繞製，有效地消除電壓的三次諧波

3、穩定電壓調整率為± 0.5%

4、勵磁定子裝有永磁體，發電機不會失磁，總能建壓

發電機類別

　　發電機的形式很多，但其工作原理都基於電磁感應定律和電磁力定律。因此，其構造的一般原則是：用適當的導磁和導電材料構成互相進行電磁感應的磁路和電路，以產生電磁功率，達到能量轉換的目的。

　　發電機的分類可歸納如下：直流發電機、交流發電機、同步發電機、異步發電機(很少采用)

　　交流發電機還可分為單相發電機與三相發電機。

結構與工作原理

　　發電機通常由定子、轉子、端蓋.電刷.機座及軸承等部件構成。

　　定子由機座.定子鐵芯、線包繞組、以及固定這些部分的其他結構件組成。

　　轉子由轉子鐵芯、轉子磁極(有磁扼.磁極繞組)、滑環、(又稱銅環.集電環)、風扇及轉軸等部件組成。

　　通過軸承、機座及端蓋將發電機的定子，轉子連接組裝起來，使轉子能在定子中旋轉，通過滑環通入一定勵磁電流，使轉子成為一個旋轉磁場，定子線圈做切割磁力線 的運動，從而產生感應電勢，通過接線端子引出，接在回路中，便產生了電流。由於電刷與轉子相連處有斷路處，使轉子按一定方向轉動，產生交變電流所以家庭電 路等電路中是交變電流，簡稱交流電。我國電網輸出電流的頻率是50赫茲也可生產60赫茲。

控製器性能與作用：

標準配置：6110K數顯控製器(也可選6120K全自動啟動控製器)

可選配置：6110K遠程控製模塊

發電機組控製器 集成了數字化、智能化、網絡化技術，用於單台柴油發電機組自動化及監控係統，實現發電機組的自動開機/停機、數據測量、報警保護及“三遙”功能。控製器采用大屏幕液晶(LCD)顯示，中英文可選界麵操作，操作簡單，運行可靠。

性能及特點

1、以微處理器為核心，大屏幕LCD帶背光、可選中英文顯示，輕觸按鈕操作;

2、精確測量和顯示功能：對柴油發電機組及市電的電參量及水溫、油壓、油位等實時監測;

3、控製保護功能：實現柴油發電機組自動開機/停機、負荷切換及報警保護功能;

4、參數設置功能：允許用戶對其參數進行更改設定，同時記憶在內部FLASH存儲器內，在係統掉電時不會丟失;

5、多種溫度、壓力、油位傳感器可直接使用，並可自定義參數;

6、具有實時日曆、時鍾及運行時間累積功能;

7、發電機組累積輸出電能顯示;

8、多種起動成功條件可供選擇;

9、內置速度/頻率檢測環節，可精確地判斷起動成功、額定運行、超速狀態;

10、供電電源範圍寬(8-35)VDC，能適應不同的起動電池電壓環境;

11、所有參數均采用數字化調整，摒棄了常規電位器的模擬調整方法，提高了整機的可靠性和穩定性;

12、模塊化結構設計，可插拔式接線端子，嵌入式安裝方式，結構緊湊，安裝方便。

13、LH6310RM遠程模塊和本地模塊通訊連接。控製及操作一致。(遠程模塊安裝客戶自己配製安裝)

全自動轉換係統功能與操作：

標準配置：智能控製器6120U自動啟動

  全自動操作方式：將模塊設置在“自動”位置，發電機組進入準啟動狀態，在自動狀態下，通過外開關信號，對市電狀態自動長期檢測、判別。一旦市電有故障、失電時，即刻進入自動啟動柴油發電機組、正常30秒自動ATS開關切換使用（切換時間可以客戶要求設置15-30秒）。當市電恢複正常來電時，柴油發電機控製器檢測到信號、將會自動切換到市電分閘、柴油機降速延時3分鍾，自動停機，並自動進入下一個自動啟動的準備狀態。　　

全自動控製器性能：發電機組自動啟動、自動投網、自動退網、自動停機、故障自動跳閘、停機、報警。

多台發電機並機使用：

發電機組使用485端口雲服務遠程監控：

   發電機組遠程監控控製器適用於遠程監控單台或多台9510發電機組控製器，可實現發電機組的自動開機/停機、數據測量、報警顯示及“三遙”功能。控製器采用大屏幕液晶(LCD)人機界麵顯示，多級別操作權限，觸摸屏操作簡單，運行可靠。

　　控製器基於高端微處理器設計，通過RS232（配RS232轉RS485模塊）和RS485接口與9510發電機組控製器進行通信，發電機組的參數可通過通訊接口直接讀出並在控製器上顯示。

性能和特點

1. 遠程監控單台或最大6台9510發電機組控製器；

2. 以高端ARM微處理器為核心，大屏幕LCD帶背光、人機界麵顯示，觸摸屏操作；

3. 實時顯示9510控製器檢測的發電機組的各個參量及報警信息；

4. 人機界麵監控9510發電機組控製器詳細參數並且可控製9510的按鍵操作；

5. 具有操作權限設置，防止非專業人士誤操作致使發電機組異常操作，引起不必要的事故；

6. 高精度時間顯示，技術員或工程師級別可以設置當前係統時間；

7. 模塊化結構設計，阻燃ABS塑料外殼，可插拔式接線端子，嵌入式安裝方式，結構緊湊，安裝方便。

發電機組保養：

1、每天開機前檢查。

2、發動機曲軸箱機油耗量。

3、冷卻液麵：散熱器和中冷器芯電有無阻塞現象。

4、空氣濾清器是否被阻塞。

5、每50小時檢查。

6、蓄電池及液麵：排除漏水，漏燃油，漏機油現象。

7、每250-300小時：更換發動機機油，更換機油濾清器和旁道機油濾清器，更換燃油濾清器，需要時排放燃油箱油汙，張緊三角膠帶。

8、檢查散熱器和風冷式中冷器的芯電是否堵塞，是否需要清潔，檢查空氣管道及其軟管接頭應沒有壞件並生新擰緊卡箍 ,檢查增器的機油進回油處應無滲漏。

9、每1200小時，請專業人員檢查和調整氣門間隙，檢查調整前在發動機停車及冷態下進行，每2400小時，請專業人員折卸和檢查調整噴油器，由專業人員檢查增壓器的工作狀態，並對發動機及發電機件進行常規檢查，每6個月，更換冷卻液過濾器，每年，清洗冷卻器，更換冷卻液。

技術支持：

△提供新機檢查調試服務(省內免費)

△提供一般性操作及日常使用保養現場培訓服務(省內免費)

△提供機房設計及機組安裝施工服務，(根據客戶對機組安裝標準的要求進行)

△提供噪聲及排放治理工程服務。(達到環保部門的要求，需另簽工程合同)

機組經過負載試驗，動態試驗和各種保護報警性能測試，符合GB2820-90標準規定的要求，機組使用質保期為：壹年或1000小時(以先達為準)，詳見生產商隨機保修卡。

售後服務：

1、三包服務範圍：凡屬一切機器製造缺陷所造成機械運行故障的均屬三包服務範圍。

2、三包服務期限：產品出廠12個月或實際累計使用1000小時，以先到期為準。三包期後，我司將對用戶進行終身跟蹤有償服務。

3、人為操作不當損壞不在免費三包期內。

柴油發電機組訂貨中途簽訂合同：

鄭重聲明：

外型尺寸與機組重量以實物為準(圖片為同品牌產品代替).

a表格內數據僅供參考;

b因原製造廠家或本公司需更改以上資料,恕不另行通知。

c.以上規格機組均為50HZ、1500r/min、230V/400V  220V/380V、功率因數0.8、三相四線製;如需有其它要求,請與公司協商另外提供參數;
